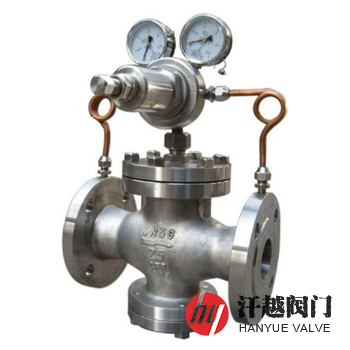

YK43X氣體減壓閥產品概述

YK43X氣體減壓閥是一種通過調節彈簧力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能，適用于工作介質為空氣、氮氣、氧氣、氫氣、液化氣或天然氣等氣體管路用先導活塞式氣體減壓閥。該閥由主閥和導閥組成，其主閥體下部有下閥蓋、主閥彈簧、主閥瓣，主閥瓣由主閥彈簧支撐，使主閥處于密封狀態，主閥體上部有活塞﹑缸套等，當活塞受介質壓力后，靠缸套導向推動主閥瓣，使閥門開啟。該主閥體上分別設置有與介質進出口相通的左右流道，并通過氣管與采用中接頭固定連接于閥蓋上部的導閥連通，導閥體內有導閥彈簧﹑導閥瓣﹑膜片等，導閥彈簧支承導閥瓣，使導閥處于密封狀態，導閥上蓋內有調節彈簧﹑調節螺栓，便于調節所需的工作壓力。

YK43X氣體減壓閥通過啟閉件的節流，將閥前管路較高的壓力減至某一所需的出口壓力，使閥后壓力自動滿足預定要求，并在流量和進口壓力不斷變化的情況下，保持出口壓力在設定值，以適應工況需要，其出廠時主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由"a"道通入導閥腔進入"S"道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由"B"道進入膜片下腔，當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

YK43X氣體減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
3	下閥蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
4	閥座	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
5	閥盤	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
6	活塞	2Cr13	2Cr13	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
7	膜片	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
8	主閥彈簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
9	導閥彈簧	50CrVA	50CrVA	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2
10	調節彈簧	60Si2Mn	60Si2Mn	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2	00Cr17Ni14Mo2

YK43X氣體減壓閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
最高進口壓力(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
出口壓力范圍(MPa)	0.1~1.0	0.1~1.6	0.1~2.5	0.5~3.5	0.5~3.5	0.5~4.5
最小壓差(MPa)	0.15	0.15	0.2	0.4	0.8	1.0
設計制造	GB/T 12246-2006 先導式減壓閥
結構長度	JB/T 2205-2013 減壓閥結構長度
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

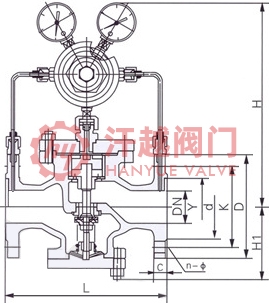

YK43X氣體減壓閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm			公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	H1	公稱壓力 PN	公稱通徑 DN	L	H	H1
16 ~ 25	15	160	295	90	40	15	180	295	90
	20	160	330	98		20	180	330	98
	25	180	330	110		25	200	330	110
	32	200	330	110		32	220	330	110
	40	220	345	125		40	240	345	125
	50	250	345	125		50	270	345	125
	65	280	350	130		65	300	350	130
	80	310	385	160		80	330	385	160
	100	350	385	170		100	380	385	170
	125	400	400	200		125	450	400	200
	150	450	415	210		150	500	415	210
	200	500	475	240		200	550	475	240
	250	650	525	290		250	650	525	290
	300	800	580	335		300	800	580	335
	350	850	620	375		350	850	620	375
	400	900	660	405		400	900	660	405
	450	900	730	455		450	900	730	455
	500	950	750	465		500	950	750	465
63	15	180	305	105	100 ~ 160	15	180	305	105
	20	180	340	105		20	200	340	105
	25	200	340	120		25	220	340	120
	32	220	340	120		32	230	340	120
	40	240	355	135		40	240	355	135
	50	270	355	135		50	300	355	135
	65	300	360	140		65	340	360	140
	80	330	395	17		80	360	395	17
	100	380	400	185		100	380	400	185
	125	450	415	215		125	450	415	215
	150	500	430	225		150	500	430	225
	200	550	495	260		200	550	495	260
	250	650	545	310		250	650	545	310
	300	800	600	355		300	800	600	355
	350	850	640	395		350	850	640	395
	400	900	690	435		400	900	690	435
	500	950	780	495		500	950	780	495

YK43X氣體減壓閥結構圖

YK43X氣體減壓閥

如果你需訂購我廠氣體減壓閥產品，咨詢時煩請說明進壓力、出口壓力、公稱通徑、閥體材質、附件要求等，根據介質溫度不同，本產品有聚四氟乙稀/橡膠兩種和硬密封兩種可供選擇，具體詳情請聯系我司銷售技術人員。
