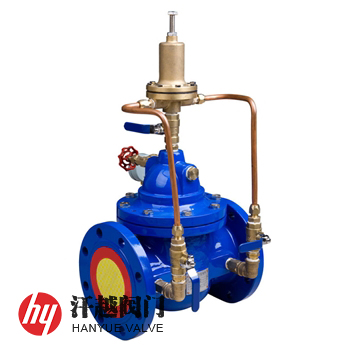

SK500X泄壓/持壓閥是一種利用泄壓先導閥感應閥門上游壓力，并控制主閥，使主閥自動排出部分管線水穩定閥前管道的設定壓力，當壓力恢復到設定壓力以下時，主閥自動關閉，其主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力，消防泵關閉后還可以減小水錘的沖擊，也用于大型供水系統的水錘消除裝置，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力，并且閥門控制系統的進口處裝有一個微型過濾器，使直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻。本產品的泄壓或持壓在一定范圍內可以調節。
SK500X泄壓/持壓閥工作時，當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口，此時主閥處于開啟狀態。當閥前壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓，當壓力恢復到安全值時，泄壓閥自動關閉，作泄壓閥時，各球閥常開；當泄壓/持壓導閥調整為持壓狀態時，只要主閥閥前水壓低于導閥設定值，導閥即關閉，主要控制室升壓，主閥關閉，當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓，作持壓閥用時，球閥C常閉或用絲堵換下。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||

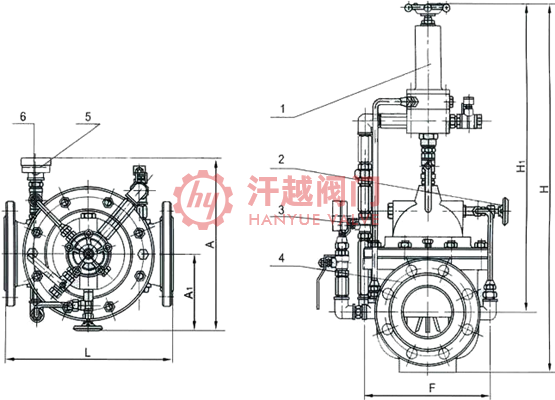

公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 557 | — | 463 | — |
25 | 160 | — | 557 | — | 463 | — | |
32 | 180 | — | 557 | — | 463 | — | |
40 | 200 | — | 610 | — | 516 | — | |
50 | 205 | — | 610 | — | 516 | — | |
65 | 215 | — | 625 | — | 520 | — | |
80 | 245 | — | 642 | — | 537 | — | |
100 | 292 | — | 750 | — | 596 | — | |
125 | 330 | — | 808 | — | 653 | — | |
150 | 355 | — | 864 | — | 709 | — | |
200 | 495 | — | 1135 | — | 805 | — | |
250 | 600 | — | 1185 | — | 855 | — | |
300 | 698 | — | 1325 | — | 953 | — | |
350 | 787 | — | 1385 | — | 990 | — | |
400 | 914 | — | 1445 | — | 1030 | — | |
500 | 978 | — | 1445 | — | 1030 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥材質、元件材料要求等，本產品設有壓力調整機構，順時針轉動手輪，開啟壓力增高。
