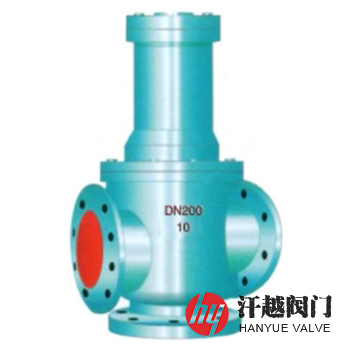

J747X液動平衡角式三通排泥閥由液壓缸和平衡角式三通截止閥組成，其液壓缸分為缸體和活塞兩部分，其中活塞將缸體內隔為上、下兩腔室，它通過換向閥改變液體進入下腔或上腔，推動活塞運動，并帶動閥桿和閥板上升或下降，使閥門處于開啟或關閉狀態，以達到流體通斷。本產品主要特點是如在同一水平的兩個沉定池中間安裝一臺該閥就可以使兩邊池底同時排走污泥，節約投資成本。
J747X液動平衡角式三通排泥閥主要用于自來水廠各類水池外，可以排出池底泥沙或污物，也可安裝在工作介質為水、氣、油等工業管道中作截流用，其液壓缸活塞密封件為L型皮碗，密封效果好，經久耐用。該閥如配以電磁換向閥控制液壓缸，則能實現遠控和自控等。本產品驅動介質壓力低，液壓源可直接采用自來水或本水池上部清水，無需另設加壓泵或空壓機，節省人力物力，節約能源。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M |
2 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
3 | 閥 板 | HT200 | QT450-10 | WCB | CF8 | CF8M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 |
5 | 活 塞 座 | HT200 | QT450-10 | WCB | CF8 | CF8M |
6 | 液壓缸體 | HT200 | QT450-10 | WCB | CF8 | CF8M |
7 | 缸 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M |
8 | 螺 栓 | 35 | 35 | 35 | 304 | 316 |
9 | 螺 母 | 45 | 45 | 45 | 304 | 316 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
驅動介質壓力 | 0.15MPa ～ 0.3MPa或0.3MPa ～ 1.1MPa | ||||
驅動介質 | 清水、空氣、油品或按訂貨合同要求 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
試驗標準 | GB/T 13927-2008、API 598-2016 | ||||
介質溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 進液接管 G | |||
H | H1 | L | L1 | |||
6 ~ 10 | 100 | 800 | 150 | 360 | 180 | ?" |
150 | 940 | 170 | 400 | 200 | ?" | |
200 | 1000 | 190 | 460 | 230 | ?" | |
250 | 1200 | 220 | 560 | 280 | ?" | |
300 | 1350 | 270 | 590 | 295 | ?" | |
350 | 1500 | 300 | 650 | 325 | ?" | |
400 | 1620 | 325 | 700 | 350 | 1" | |
如果你需訂購我廠排泥閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質等，本系列產品常用的有J647X氣動平衡角式三通排泥閥和J747X液動平衡角式三通排泥閥兩種，也可采用手動或配于電動。
