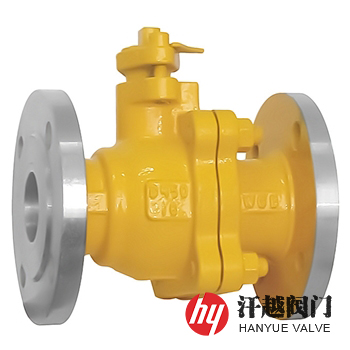

燃氣球閥產品概述

燃氣球閥啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到開啟和關閉流道的目的，其采用成形聚四氟乙烯填料，O形密封圈用來防止外部雜質進入閥內，并保持燃氣球閥長期密封性能。該閥被設計成防靜電結構，當閥門的內密封體旋轉摩擦產生靜電時，利用一個導電裝置和大地連通，從而避免靜電導致天然氣火災，并具有防火結構，當彈性密封材料被燒損壞后，仍能保持一定密封性能，避免火災擴大，它的鎖定裝置，可防止誤動作引起的事故。本產品開關時轉動靈活，以減少對密封面的磨損，工作狀況下無內外泄漏，防火性能符合JB/T 6899標準的要求，特適用于介質為天然氣、液化石油氣及其混合氣等易燃氣體，其不銹鋼閥體可用于工作條件較為惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。

燃氣球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	左閥體	WCB	CF8	CF3	CF8M	CF3M
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
4	球體	304	304	304L	316	316L
5	閥桿	2Cr13	304	304L	316	316L
6	填料壓板	WCB	CF8	CF3	CF8M	CF3M
7	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
8	螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

燃氣球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237-2021、GB/T 21385-2008、API 608-2020、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480-2011、GB/T 13927-2022、API 598-2016

燃氣球閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中只列出了部分HG/T 20592-2009標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

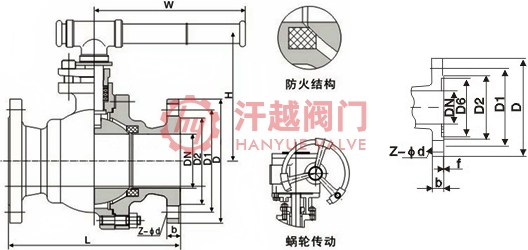

燃氣球閥結構圖

燃氣球閥

如果你需訂購我廠燃氣球閥產品，咨詢時煩請提供公稱尺寸、公稱壓力、閥體材質、內件材料、介質使用溫度形式等，本產品根據不同工況需求有軟密封和硬密封等多種形式可供選擇。
