閘閥

: 更新時間2023-07-11 13:25:39; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN25~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

Incoloy825合金閘閥產品概述

Incoloy825閘閥是一種閥體和內件由ASTM A494 CU5MCuC或ASTM B564 N08825以及Incoloy 825、Alloy 825等材質鑄制或鍛制而成，為在還原性和氧化性兩種介質中使用而開發的英康洛依合金閘閥，該閥所使用的材料為添加了少量鉬、銅和鈦的鎳-鐵-鉻固溶強化合金，化學成分為Ni:38.0%~46.0%、Cr:19.5%~23.5%、Fe:余量、C:≤0.05、Mn:≤1.0、Si:≤0.5、Mo:2.5%~3.5%、Cu:1.5%~3.0%、S:≤0.03、Al:≤0.2、Ti:0.6%~1.2%，其特點為鎳、鉻和鐵的質量分數均較高，不僅有很強的抗氯離子應力腐蝕開裂和抗點蝕以及縫隙腐蝕的能力，而且強度高、韌性好，尤其是有較好的抗氧化性和非氧化性熱酸性能，在溫度高達550℃的高溫時都具有很好的力學性能。本產品在各種介質中的耐蝕性都很好，包括如硫酸、磷酸、硝酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液等，適合安裝在許多還原性和各種氧化性介質管路系統中用于截斷或接通介質流。

Incoloy825合金閘閥部件材料

部件名稱	材料名稱
閥體	Incoloy 825	Alloy 825	A494 CU5MCuC	B564 N08825
閥蓋	Incoloy 825	Alloy 825	A494 CU5MCuC	B564 N08825
閘板	Incoloy 825	Alloy 825	A494 CU5MCuC	B564 N08825
閥座	Incoloy 825	Alloy 825	B564 N08825	B564 N08825
閥桿	Incoloy 825	Alloy 825	B564 N08825	B564 N08825
填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
螺母	A194 8M	A194 8M	A194 8M	A194 8M

Incoloy825合金閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等
檢驗試驗	GB/T 26480-2011、API 598-2016

Incoloy825合金閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
900	2	368	520	1500	2	368	615
	3	381	650		3	473	705
	4	457	750		4	546	925
	6	610	800		6	705	1190
	8	737	940		8	832	1525
	10	838	918		10	991	998
	12	965	1041		12	1130	1141
	14	1029	1141		14	1257	1249
	16	1130	1285		16	1384	1351
	18	1219	1445		18	1537	1535
	20	1321	1670		20	1664	1726
	24	1549	2083		24	1943	2150
表中H公稱尺寸≤NPS8為手動高度，公稱尺寸＞NPS8為傘齒輪或電動高度。如需其他規格尺寸，請咨詢汗越閥門！

Incoloy825合金閘閥結構圖

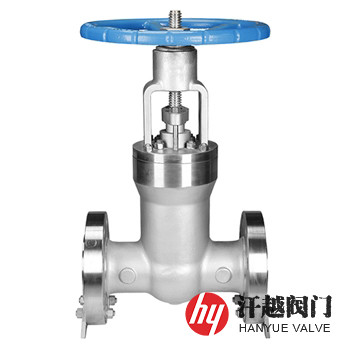

Incoloy825閘閥

本產品主體可選用ASTM A494 CU5MCuC、B564 N08825或Incoloy 825、Alloy 825及UNS N08825等鑄件或鍛件牌號。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、閘板類型、端部連接形式及操作機構(電動、液動、氣動、齒輪傳動)等。
