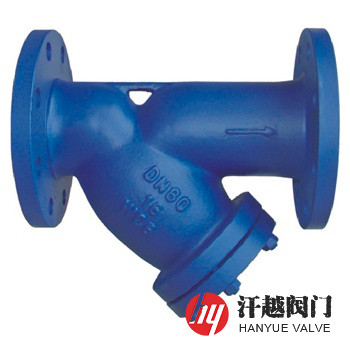

SY13法蘭連接Y形過濾器是一種由一體鑄制殼體、殼蓋、濾筒和濾網及緊固件等組成，適用于石油、石油化工、輕工等生產中的液體及氣體物料，用以過濾其中的固體雜質，以保障泵閥、壓縮機等裝置核心設備的安全運轉以及儀表、自控設備的安全運行的鑄造制作的Y形過濾器。其殼體左端為進料口，右端為出料口，中部經螺栓、螺母、墊圈、密封圈與殼蓋相連，排污閥安裝在殼蓋上，絲網固定在圓柱體濾筒上，濾筒的一端放置在殼體內的進口處，另一端則放在排污口處，該過濾器在工藝管路上具有對液體或氣體快速高效過濾，操作方便，結構簡單，維修方便，適用面廣等特點。與本產品同系列的還有SY11螺紋連接Y形過濾器和SY12承插焊連接Y形過濾器。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 中部殼蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 過 濾 網 | 304 | 304 | 304L | 316 | 316L |
4 | 墊 片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
5 | 螺 柱 | 35CrMo | 304 | 304 | 316 | 316 |
6 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
7 | 排污堵頭 | 304 | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-2021 化工管道過濾器系列 | ||||
法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
檢驗試驗 | HG/T 21637-2021 化工管道過濾器系列 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||
公稱壓力 | 公稱直徑 | 系列I尺寸(mm) | 系列II尺寸(mm) | ||||
L | H | H2 | L | H | H2 | ||
16 | 15 | 134 | 60 | — | 134 | 60 | — |
20 | 142 | 70 | — | 142 | 70 | — | |
25 | 152 | 70 | — | 152 | 70 | — | |
32 | 183 | 75 | — | 168 | 75 | — | |
40 | 200 | 90 | — | 200 | 90 | — | |
50 | 216 | 105 | — | 216 | 105 | — | |
65 | 250 | 150 | — | 252 | 150 | — | |
80 | 285 | 175 | — | 282 | 175 | — | |
100 | 305 | 200 | — | 309 | 200 | — | |
125 | 350 | 205 | — | 345 | 205 | — | |
150 | 385 | 260 | — | 388 | 260 | — | |
200 | 485 | 300 | — | 468 | 300 | — | |
250 | 552 | 380 | — | 540 | 380 | — | |
300 | 606 | 410 | — | 640 | 410 | — | |
350 | 668 | 480 | — | 683 | 480 | — | |
400 | 755 | 540 | — | 755 | 540 | — | |
450 | 853 | 580 | — | 853 | 580 | — | |
500 | 890 | 645 | — | 900 | 645 | — | |
600 | 1060 | 950 | — | 1060 | 950 | — | |
表中只列出了部分PN16法蘭連接結構尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明殼體材料、公稱尺寸、公稱壓力或壓力等級、濾網材質、過濾精度、法蘭執行標準和法蘭密封面形式及是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
