由于多功能水泵控制閥具有代替止回閥、電動閥和水錘消除器的功能，因此，泵站設計時可直接安裝在水泵的出口管道上。為了便于檢修，在多功能水泵控制閥的后面再裝一個閘閥或蝶閥作為檢修閥；為了提高多功能閥的穩定性，可在多功能閥的底部設立固定支撐。見圖2所示，這種設計安裝方式非常實用，占地面積小，操作簡單，只需控制水泵，整個系統就能按照水泵操作規程自動運行，能夠實現遙控和自動化操作，系統運行可靠，維護費用低。

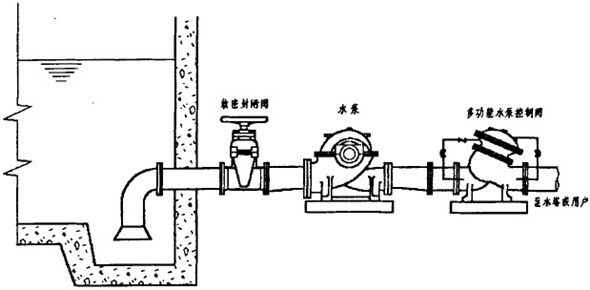

圖2多功能水泵控制閥設計安裝示意圖

控制管不易被堵塞，因為流經控制管的水量少，時間短，只在啟停泵時才有水流流過，同控制管有反沖洗作用，啟泵時，進口端的旁通管水流是流迸膜片控制室的下腔，出口端是流出膜片控制室的上腔，停泵時，正好相反。進口端的旁通管水流是從下腔流出，出口端是流入膜片控制室的上腔，從而能有效清理旁通管殘留的雜物，保證管路暢通。

微止回閥的作用是保證閥門開啟的時間大于電機啟動時間，使電機輕載啟動：同時避免因開閥速度過快而導致啟泵水錘。閥門開啟時間可由控制閥根據現場工況壓力設定。

      控制閥可調節進出膜片控制器上下腔的水流速度，從而調節緩閉時間；關閉時可檢修膜片控制器：在水泵正常運行時也可手動操作該閥來啟閉閥門。
