排氣閥

: 更新時間2023-04-20 10:33:26; 產品名稱; 型??????? 號FOX-2; 公稱通徑DN50~DN400、NPS2~NPS16; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

防水錘排氣閥產品概述

防水錘排氣閥主要包括閥體，閥體的底部開有進水口，閥體的頂部安裝有閥蓋，閥蓋上開有排氣口，排氣口的下方設有浮球，浮球設置在閥體內，浮球的底部連接有導向桿，閥體內設有球座，導向桿連接在球座上，球座上連接有浮板，浮板連接在閥體的內壁上，浮板上開有一組排氣孔，球座的兩側均連接有緩沖板，緩沖板呈弧形狀態設置，緩沖板位于浮板的上方。這樣設置，使用時，氣體從水流中通過浮板進入到閥體時，由于浮板上開有排氣孔，氣體只能從排氣孔進入閥體內再排氣，這樣減少了氣體的排氣面積，降低了氣體的排氣速度，從而使閥體內外之間的壓差縮小，這樣當排氣閥突然啟動或關閉時，由于閥體內外壓差小，因此，閥體內產生的壓力小，對水流中的空氣產生的壓力作用下，對水流的流速造成的影響小，從而防止出現水錘現象，同時，在球座上設置緩沖板，由于緩沖板呈弧形狀態設置，這樣水流沖擊到閥門時通過緩沖板的分流緩沖作用減少了流速，防止水流沖擊對閥體造成的破壞，相互結合從而抑制了水流的流速，防止出現水錘現象，防止排氣閥的損壞。

防水錘排氣閥結構合理，使用方便，采用浮板的設置方式能夠縮小閥體內外的壓差，減少對水流中空氣的壓力作用，減緩水流的流速，采用緩沖板的設置方式能夠減緩水流的流速，相互結合從而達到減緩水流流速的目的，防止水流流速過快對排氣閥造成的破壞，防止出現水錘現象，能夠解決目前排氣閥容易出現水錘現象的問題，使排氣閥不易損壞，使用效果好。

防水錘排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
3	浮球	304	304	304	304L	316	316L
4	導向桿	304	304	304	304L	316	316L
5	浮板	304	304	304	304L	316	316L
6	緩沖板	304	304	304	304L	316	316L
7	螺栓	304	304	304	304	316	316
8	防護網	304	304	304	304L	316	316L

防水錘排氣閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

防水錘排氣閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	H	D	D1	D2	b-f	N-Φ
16	50	350	160	125	100	16-3	4-18
	80	380	195	160	135	20-3	8-18
	100	400	215	180	155	20-3	8-18
	150	480	280	240	210	24-3	8-23
	200	550	335	295	265	26-3	12-23
	250	630	405	355	320	30-3	12-25
	300	700	460	410	375	30-4	12-25
	350	750	520	470	435	34-4	16-25
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

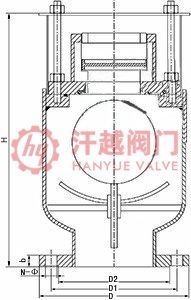

防水錘排氣閥結構圖

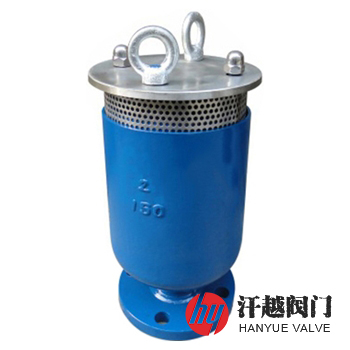

防水錘排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準和法蘭密封面形式、閥體及內件材料等，本產品閥蓋的上方安裝有外蓋，外蓋通過螺栓安裝在閥體上，這樣對外蓋起到保護作用，如需了解詳情。
