波紋管減壓閥用金屬波紋管的檢驗項目主要有表面質量、幾何尺寸、密封性、壓力及循環壽命等。

1、表面質量

在標準照明條件下，目測觀察波紋管表面及外形，其質量應滿足JB/ T 6169 -1992 中 7.1和7.2規定。

2、幾何尺寸

用分度值為 0.02mm 的卡尺或與其精度相當?shù)钠渌烤吆蛢x器，檢驗波紋管幾何尺寸，波紋管的幾何尺寸和公差應符合圖樣要求。圖樣未要求的公差應符合表1的要求。

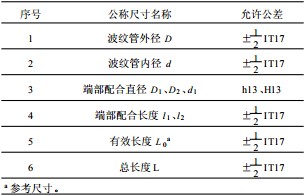

表1波紋管及配合尺寸允許公差

3、密封性檢驗

由承制方組焊的波紋管組件應進行密封性檢驗，檢驗可用氣泡檢漏法。波紋管及其組件內充入0.6 MPa的壓縮空氣或其他無腐蝕性非可燃潔凈的氣體，保壓3min，在水槽中檢查不應有泄漏現象。也可根據用戶要求用氦質譜檢漏儀檢漏，不應呈現可探測出的滲漏。

4、壓力試驗

壓力試驗可在專用設備或波紋管減壓閥上進行。試驗用水的氯離子含量不得超過25 ×10 ^{- 7}。按JB/ T 9092- 1999第5.7和5.8 條規定，波紋管組件在室溫或38℃條件下，以1.5 倍公稱壓力進行水壓試驗。

每個波紋管組件應固定在某一長度，此長度為常規減壓閥殼體試驗時減壓閥開啟位置的長度。在試驗過程中應防止波紋管被拉伸和壓縮。 壓力施加應與波紋管工作時受壓方式一致。進行壓力試驗時，焊縫不能開裂或泄漏，波紋管不應發生扭曲。

5、循環壽命試驗

可在專用設備或波紋管減壓閥上進行試驗，當主體減壓閥需要時，應按照相關標準進行高溫循環壽命試驗。

循環的頻率應考慮不正常的快速循環可能產生的過熱。循環頻率不應超過每秒一次。

循環試驗應在室溫或38℃時的公稱壓力下進行。加壓方式同壓力試驗一樣。

每個波紋管組件在循環試驗之后應進行密封性試驗，不應呈現可探測的滲漏。

除合同另有規定，波紋管的循環壽命應符合表2的規定。

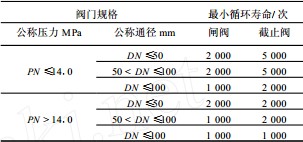

表2波紋管最小循環壽命

6、出廠檢驗

出廠檢驗的項目和順序按表3規定執行。出廠檢驗中有不合格項的波紋管，為不合格品。

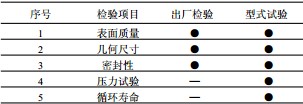

表3檢驗項目

注：●必檢項目；—不檢項目。
