我公司工程師在測試的各個階段，對彈性座封閘閥進行了解體檢測；同時按照GB/T13927-1992《通用閥門壓力試驗》的要求，對閥門進行了密封性測試。根據檢測的結果，總結如下：

1、彈性座封閘閥閥體的密封面完好，沒有任何摩擦損傷。

2、彈性座封閘閥閥板從外表來看與閥體接觸的密封面有輕微的擦痕。此擦痕在運行1萬次開始出現，到3萬次時發展較快，3萬次到5萬次之間發展較平緩。

3、閥板從圓周劃分的12點來看，磨損基本對稱，表明閥板在閥體中受力基本均勻。2點和12點厚度尺寸變化較小，這兩點的受力較小；3點和11點厚度尺寸變化有所增加；4點和10點的變化最大(1.7mm和1.2mm)，證明此處的受力最大；5、6點和8、9點的變化較小，此處由側向接觸轉為正壓接觸。

4、盡管閥板有磨損，但通過密封性試驗，其性能仍能完全達到GB/T13927-1992的要求。

5、從閥桿、絲套及其他傳動部位的尺寸檢測，均未見明顯磨損。

目前，靜壓壽命試驗已達到51508次，遠遠超過JB/T53162-1999《閘閥產品質量分等》軟密封閘閥優等品靜壓壽命試驗次數(4000次)，隨著測試的持續進行，該測試啟閉次數仍在繼續增加。

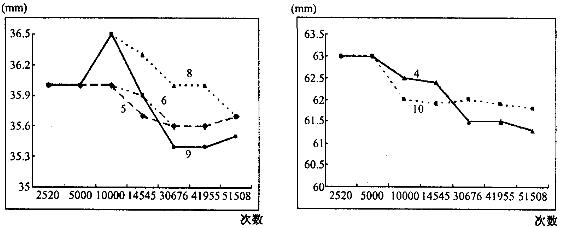

圖一， 5、6、8、9測點磨損曲線                                 圖三， 1測點磨損線

圖二， 4、10 測點磨損曲線                                            圖四，7測點磨損曲線
