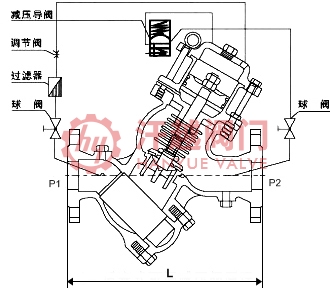

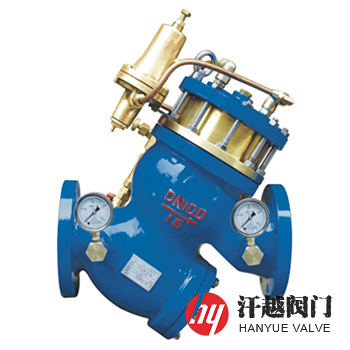

YQ98001型過濾活塞式可調減壓閥是一種利用介質自身能量自動操作主閥閥瓣的上下移動來控制主閥開度，調節管路壓力，使閥下游壓力維持在減壓導閥彈簧設定值上的智能型閥門。當其從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到減壓導閥上，當閥下游壓力高于減壓導閥彈簧設定值時，減壓導閥自動關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高；當閥下游壓力降到減壓導閥彈簧設定壓力時，減壓導閥開啟，控制室向下游排水，由于減壓導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟；在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。該閥使用時，當調定出口壓力后，不管進口壓力怎樣波動，都能自動保持穩定的出口壓力，不管閥下游流量怎樣變化，都能安全可靠的將出口靜壓和動壓維持在設定值上，同時其通過減壓導閥調節的出口壓力調節范圍大，可達到閥前壓力的10％~80％。本產品減壓精確，性能穩定，安全可靠，安裝和調節方便，使用壽命長，可廣泛用于生活供水、消防及工業給水系統。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
4 | 閥 瓣 | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 調 節 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
12 | 減壓導閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
較低動作壓力(MPa) | P1≥0.07 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
壓力試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水或物理化學性質類似于水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 | 公稱尺寸 | 尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 335 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 380 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 425 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 570 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 740 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 810 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 860 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、調壓范圍、公稱通徑、閥體材質、內件材質等以便選型，具體詳情請聯系我司銷售技術人員。
