過濾活塞式控制閥

: 更新時間2023-04-22 16:42:11; 產品名稱; 型??????? 號YQ98005; 公稱通徑DN40~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

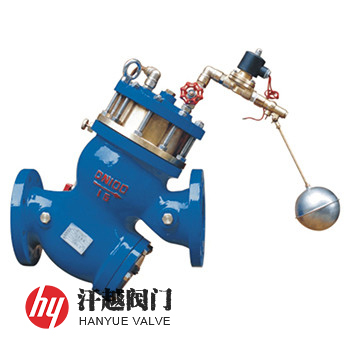

YQ98005型過濾活塞式電動浮球閥產品概述

YQ98005型過濾活塞式電動浮球閥是在過濾器活塞式遙控浮球閥的基礎上安裝了常開型電磁控制閥，使其具有雙保險作用，即使在停電或電浮球失靈的情況下，也能達到自動控制設定液面的目的，絕不允許水位超過警戒線或溢出，它可以設置開啟和關閉水位，解決了主閥頻繁啟閉的缺點。該閥主要安裝在水箱、水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。本產品廣泛應用于市政給排水、消防、工礦企業等行業的水箱、水池及水塔的自動供水系統。

YQ98005型過濾活塞式電動浮球閥利用水力操作，可自動控制水塔或水池水位，液面控制準確度高，不受水壓干擾，它的主閥安裝在水池外面，調試和檢查方便，維修簡單。其閥體采用流線型設計，流體阻力小，過流量大。該閥采用牢固的O型環密封，利用液壓控制原理，使閥瓣關閉與進水壓力成正比，密封可靠性高。本產品可隨水池的高度及使用空間任意位置安裝，維護和調試及檢查方便，使用壽命長，具有性能可靠、強度高、動作平穩等特點。

YQ98005型過濾活塞式電動浮球閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥座	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
4	閥瓣	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
5	閥桿	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	過 濾器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	球閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
11	浮球閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
12	電磁閥	組合件	組合件	組合件	組合件	組合件

YQ98005型過濾活塞式電動浮球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.0	2.5	4.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.0	3.75	6.0
高壓液密封試驗壓力(MPa)	1.1	1.76	2.2	2.75	4.4
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
連接法蘭	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
壓力試驗	GB/T 13927-2008、API 598-2016
適用介質	清水或物理化學性質類似于水的介質
工作溫度	0℃ ~ 80℃

YQ98005型過濾活塞式電動浮球閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	D	K	R	C-f	n-?d
16	50	250	160	125	100	16-3	4-18
	65	280	180	145	120	18-3	4-18
	80	335	195	160	135	20-3	8-18
	100	380	215	180	155	20-3	8-18
	125	425	245	210	185	22-3	8-18
	150	480	280	240	210	24-3	8-23
	200	570	335	295	265	26-3	12-23
	250	650	405	355	320	30-3	12-25
	300	740	460	410	375	30-4	12-25
	350	810	520	470	435	34-4	16-25
	400	860	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

YQ98005型過濾活塞式電動浮球閥結構圖

過濾活塞式電動浮球閥

本產品如需要可把閥體、閥蓋、內件和元件等采用鎳鋁青銅或雙相不銹鋼材料制作，可以使用在類似海水的介質中。如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
