截止閥

: 更新時間2023-07-06 10:21:01; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

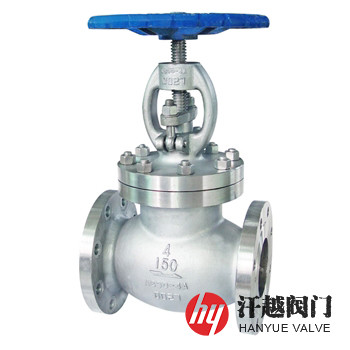

雙相不銹鋼4A截止閥產品概述

雙相不銹鋼4A截止閥是一種閥體、閥蓋和閥瓣由ASTM A995 Gr.4A(CD3MN)或A890 Gr.4A(CD3MN)及SA955 4A(CD3MN)等鑄造成型，閥座和閥桿采用A182 F51或S31803等鍛制或軋制而成，適用于頻繁開關的場合，可作截?cái)嘤玫碾p相鋼截止閥，該閥主體部件所使用的材質屬低碳高鉻含氮奧氏體-鐵素體雙相不銹鋼鑄件，具有耐受氯離子環境和抗硫化物應力腐蝕的能力，主要化學成分為C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni為4.7%~6.0%、Cr為21.0%~23.5%、Mo為1.7%~2.3%、Cu為2.7%~3.3%、N為0.10%~0.30%、S≤0.02%、P≤0.04%，力學性能為抗拉強度≥655MPa、屈服強度≥415MPa、斷面收縮率≥25%，其兼有優良的耐蝕性能、較高強度和硬度等諸多優點于一身的鋼種，因此，本產品廣泛應用于海水淡化、造紙、石油、化工等行業。

雙相不銹鋼4A截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
2	閥蓋	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
3	閥瓣	A995 Gr.4A	A995 CD3MN	A890 Gr.4A	A890 CD3MN
4	閥座	A182 F51	A182 F51	A182 F51	A182 F51
5	閥桿	A182 F51	A182 F51	A182 F51	A182 F51
6	上密封座	A182 F51	A182 F51	A182 F51	A182 F51
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8	A193 B8	A193 B8	A193 B8
9	螺母	A194 8	A194 8	A194 8	A194 8

雙相不銹鋼4A截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼4A截止閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼4A截止閥結構圖

4A截止閥

本產品主體可選用ASTM A995 GRADE 4A(CD3MN)、A890 GRADE 4A(CD3MN)或SA955 GRADE 4A(CD3MN)等鑄件牌號。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
