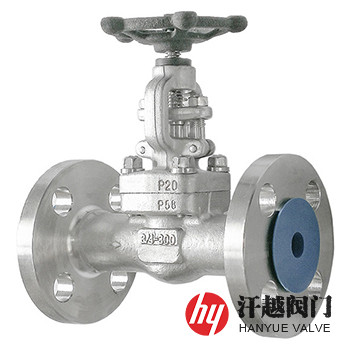

雙相不繡鋼F60截止閥是一種閥體、閥蓋、閥瓣和閥桿等由ASTM A694 F60或A182 F60及S32205等鍛制而成，具有高強度、耐腐蝕、耐高壓和抗沖擊性強及抗疲勞強的雙相鋼截止閥，該閥所使用的材料屬鍛制鐵素體-奧氏體不銹鋼，主要化學成分為C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni為4.5%~6.5%、Cr為22.0%~23.0%、Mo為3.0%~3.5%、N為0.14%~0.20%，力學性能為抗拉強度≥655MPa、屈服強度≥450MPa、延伸率≥25%、斷面收縮率≥45%，其特征為含有高含量Cr、Ni、Mo、N等合金元素，因而具有良好的抗蝕性能，其中Cr、C、Mo、N等元素強化基體，降低脆性相析出，保證鋼的塑鋼性，因組織中鐵素體-奧氏體相的同時存在，相互間制約金屬晶粒長大，保持了鋼的細晶粒，晶界總面積大于單相鋼，所以它的強度高，特別是屈服強度很高。因而本產品在石油化工、海水談化和制鹽等方面有著廣泛的應用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥??????? 體 | A694?Gr.F60 | A182?Gr.F60 | S32205 | S22053 |
2 | 閥??????? 蓋 | A694?Gr.F60 | A182?Gr.F60 | S32205 | S22053 |
3 | 閥??????? 桿 | A694?Gr.F60 | A182?Gr.F60 | S32205 | S22053 |
4 | 閥??????? 瓣 | A694?Gr.F60 | A182?Gr.F60 | S32205 | S22053 |
5 | 填料壓套 | A694?Gr.F60 | A182?Gr.F60 | S32205 | S22053 |
6 | 填??????? 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
7 | 活節螺栓 | A193?B8M | A193?B8M | A193?B8M | A193?B8M |
8 | 螺??????? 母 | A194?8M | A194?8M | A194?8M | A194?8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T?7746-2020、API?602-2015、BS?5352:1990 | |||
結構長度 | GB/T?12221-2005、ASME?B16.10-2017、BS?5352:1990 | |||
連接端部 | JB/T?79、GB/T?12224、GB/T?7306.2、ASME?B16.5、ASME?B16.25、ASME?B1.20.1等 | |||
檢驗試驗 | JB/T?9092-1999、API?598-2016、BS?6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 180 | 100 |
? | 13.5 | 117 | 117 | 184 | 100 | |
1 | 18 | 127 | 127 | 217 | 125 | |
1?? | 24 | 140 | 140 | 224 | 160 | |
1?? | 29 | 165 | 165 | 260 | 160 | |
2 | 36.5 | 203 | 203 | 300 | 180 | |
300 | ? | 10 | 152 | 152 | 180 | 100 |
? | 13.5 | 178 | 178 | 184 | 100 | |
1 | 18 | 203 | 203 | 217 | 125 | |
1?? | 24 | 216 | 216 | 224 | 160 | |
1?? | 29 | 229 | 229 | 260 | 160 | |
2 | 36.5 | 267 | 267 | 300 | 180 | |
600 | ? | 10 | 165 | 165 | 164 | 100 |
? | 13.5 | 190 | 190 | 164 | 100 | |
1 | 18 | 216 | 216 | 203 | 125 | |
1?? | 24 | 229 | 229 | 224 | 160 | |
1?? | 29 | 241 | 241 | 260 | 160 | |
2 | 36.5 | 292 | 292 | 300 | 180 | |
900~1500 | ? | 13.5 | 216 | 216 | 207 | 125 |
? | 18 | 229 | 229 | 207 | 125 | |
1 | 24 | 254 | 254 | 230 | 160 | |
1?? | 29 | 279 | 279 | 260 | 160 | |
1?? | 36.5 | 305 | 305 | 300 | 180 | |
2 | 45 | 368 | 368 | 355 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質可選用ASTM A694 F60或ASTM A182 F60，結構型式還有截止止回和Y型等。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
