緩閉止回閥

: 更新時間2023-06-07 10:20:02; 產品名稱; 型??????? 號HC42X、DRVZ; 公稱通徑DN40~DN600; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

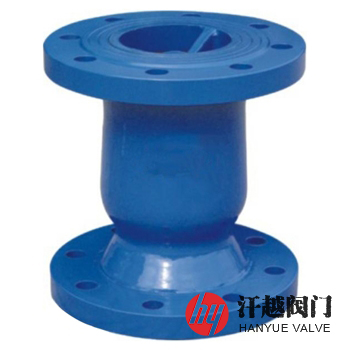

HC42X靜音式止回閥產品概述

HC42X靜音式止回閥是一種安裝于水泵出口管道上，正常或非正常停泵時可快速關閉，能有效防止水錘發生或大幅度降低水錘波壓力，且內附導流體，流阻低的閥門。該閥閥體的一端為進水口，另一端為出水口，其閥內固定設有閥座，閥座與出水口之間連接有連接板，閥座內設有朝向進水口的閥桿，閥桿上滑動套裝有與進水口相匹配的閥瓣，閥瓣與閥座之間墊置有彈簧，閥瓣呈圓錐體，圓錐體配合于進水口內，當介質按規定方向流動時，閥瓣受介質力的作用被開啟，而介質逆流時，因閥瓣自重和受介質倒流反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的，由于閥瓣的啟閉是處于一個動態的力平衡系統中，無論進口端的介質壓力變化如何，它都運行平衡穩定，且無噪音，安全故障少。本產品內部流道采用流線型設計，壓力損失小，而且閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點，其特適用于給排水、消防、暖通、工業等系統，用以防止介質倒流及水錘對泵的損害。

HC42X靜音式止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	導流體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閥瓣	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
4	閥座	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
5	閥桿	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
6	軸承	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
7	彈簧	304	304	304	304	316	316L

HC42X靜音式止回閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
設計制造	CJ/T 255-2007 導流式速閉止回閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 255-2007 導流式速閉止回閥
工作溫度	0℃ ~ 65℃
適用介質	清水或物理化學性質類似于水的介質

HC42X靜音式止回閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
10	40	100	150	110	88	18-3	4-18
	50	120	165	125	102	18-3	4-18
	65	150	185	145	122	18-3	4-18
	80	180	200	160	138	20-3	8-18
	100	229	220	180	158	20-3	8-18
	125	254	250	210	188	22-3	8-18
	150	267	285	240	212	22-3	8-22
	200	292	340	295	268	24-3	8-22
	250	330	395	350	320	26-3	12-22
	300	356	445	400	370	26-4	12-22
	350	381	505	460	430	26-4	16-22
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

HC42X靜音式止回閥結構圖

靜音止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品參考《CJ/T 255-2007 導流式速閉止回閥》標準設計制造。
