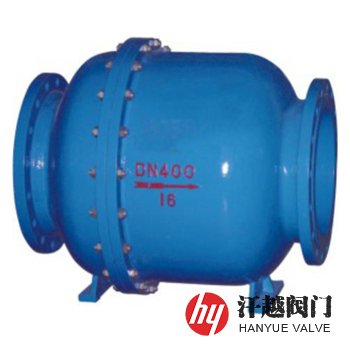

HQ45X微阻球形止回閥產品概述

HQ45X微阻球形止回閥是一種安裝于水泵出口，采用外表面包覆橡膠的鋼制空心球為閥瓣，在水流作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門，以防止介質倒流和減小水擊波的無磨損球形止回閥。該閥閥體內裝有兩個以上的由鋼板加工成球芯、外表面經特殊工藝處理的橡膠球，膠球既有一定的彈性，又有足夠的強度，其比重接近水的比重，當停水后，回流介質推動多個滾球分別壓向閥座，靠閥體中心處的膠球先壓緊閥座，其次是閥體中心軸線以下的或軸線兩側的膠球壓緊閥座，中心軸線上邊的膠球最后壓緊閥座，閥門達到完全密封，實現關閉，由于管道斷面上不同位置的水流速度存在差異，膠球回到球座的時間也不同步，起到了緩閉效果，而且膠球的彈性在關閉時起到了消聲和減振作用。本產品流量大、流阻損失低、密封性能好，消聲關閉，可減小水擊波，同時球的膠層有很好的彈性和耐磨性，所以還具有較好的減振、減沖擊和緩閉性能，其特適用于冷水、熱水、工業及生活污水等大口徑(DN300以上)管道系統，阻止流體反向流動。

HQ45X微阻球形止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	膠球	Q235B+NBR	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
4	網架	Q235B	Q235B	Q235B	304	316	316L
5	隔板	Q235B	Q235B	Q235B	304	316	316L
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	螺栓	35	35	35	304	316	316
8	螺母	45	45	45	304	316	316

HQ45X微阻球形止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	JB/T 9092-1999、API 598-2016
適用介質	水及弱腐蝕性流體
工作溫度	0℃ ~ 80℃

HQ45X微阻球形止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm		公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H1	公稱壓力 PN	公稱通徑 DN	L	H1
10 ~ 16	200	395	510	10 ~ 16	500	700	980
	250	455	570		600	800	1155
	300	555	640		700	900	1260
	350	550	715		800	1000	1350
	400	640	815		900	1100	1660
	450	650	825		1000	1200	1700

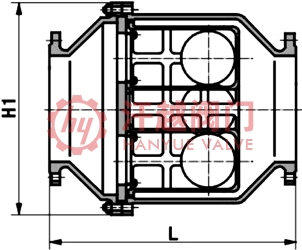

HQ45X微阻球形止回閥結構圖

HQ45X微阻球形止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品為多球系列無磨損球形止回閥，其流阻損失低于單球系列無磨損球形止回閥和同口徑旋啟式止回閥。
