組合式快速排氣閥產品概述

FP4X組合式快速排氣閥是一種由閥體、浮球、升降罩、排氣孔密封組件、閥蓋及排氣罩等組成，具有一大一小兩個排氣孔的進排氣閥，其當管道空管充水時，在工作壓力下可自動快速排出管道中集結的空氣；當管道內產生負壓時可自動進氣，排氣后能夠自動封水。本產品有整體式和分體式兩種，整體式在管內正常輸水，浮球上端與閥體間形成壓力氣囊時，浮球能及時靈活下降，在工作壓力下，打開閥門的小孔將壓力氣囊內的氣體排凈。

FP4X組合式快速排氣閥在無水無壓力情況下，浮球降落在護筒內。當管道空管充水時，大量空氣從大排氣口排出，空氣將排盡時，水開始進入閥腔內將浮球浮起，浮球又將升降罩頂上去，堵住大排氣口，制止水往外流出，升降罩堵住大排氣口以后，只要管道里的水和氣呈壓力狀態，其不會下落，這時如果管道里的空氣在閥內積聚到一定量時，由于浮球的浮力減少而降落下來，空氣從導桿的小排氣孔排出去，空氣排盡后，浮球又上升堵住小排氣孔。當管道里產生負壓時，升降罩和浮球都被吸落下來，從大排氣口大量補進空氣。

組合式快速排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	浮球	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	升降罩	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	密封組件	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥蓋	QT450	WCB	CF8	CF8M	CF3M
6	排氣罩	QT450	WCB	CF8	CF8M	CF3M
7	螺栓	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

組合式快速排氣閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
設計制造	JB/T 12386-2015 給水管道進排氣閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	JB/T 12386-2015 給水管道進排氣閥
介質水溫	0℃ ~ 65℃

組合式快速排氣閥外形尺寸

公稱壓力 PN	公稱尺寸 DN	尺寸mm
公稱壓力 PN	公稱尺寸 DN	Φ	H	D	D1	D2	b-f	Z-?d
16	20	195	320	105	75	55	14-2	4-14
	25	195	320	115	85	65	14-2	4-14
	32	195	320	135	100	78	16-2	4-18
	40	195	320	145	110	85	16-3	4-18
	50	195	320	160	125	100	16-3	4-18
	65	195	320	180	145	120	18-3	4-18
	80	242	375	195	160	135	20-3	8-18
	100	260	395	215	180	155	20-3	8-18
	150	345	500	280	240	210	24-3	8-23
	200	425	600	335	295	265	26-3	12-23
	250	465	680	405	355	320	30-3	12-25
	300	505	780	460	410	375	30-4	12-25
	350	605	860	520	470	435	34-4	16-25
	400	660	940	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

組合式快速排氣閥結構圖

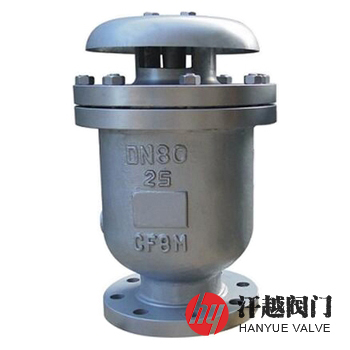

組合式快速排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
