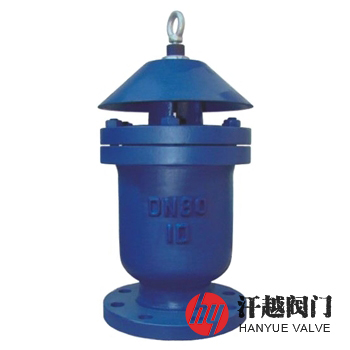

KP4X快速排氣閥是一種由閥體、閥蓋、導向托架、導向套、浮桶、密封蓋、防塵罩和排氣嘴等零件組成，具有大排氣孔，尺寸不小于25mm的快速進排氣閥，其安裝在水平輸水管路的頂端位置上，在管路充水前，浮桶和密封蓋等在自身重量作用下落入導向托架內，使大排氣孔處于全開狀態，在充水過程中，管路內的氣體在水介質壓強作用下進入閥體腔后由大排氣孔迅速排出。隨著空氣的排出，水逐漸進入閥體內，浮起密封蓋及浮桶，密封住大排氣孔及小排氣孔。充滿水的管路中，空氣逐漸進入管路頂端處的閥門閥體內，待空氣積聚到一定量時，浮桶失去浮力而下降，露出小排氣孔，空氣從小排氣孔中排出。當管路內產生負壓(檢慘、管路排水等原因)，需補氣時，密封蓋等部件在其自身重量和壓差作用下落至浮桶上，打開了大排氣口吸入大量空氣，防止了由負壓引起的管路損壞。本產品具有結構緊湊，重量輕，流阻低，排吸氣量大等特點。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 導向托架 | 304 | 304 | 304 | 316 | 316L |
4 | 浮 桶 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 蓋 | 304 | 304 | 304 | 316 | 316L |
6 | 密 封 墊 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 防 塵 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
設計制造 | JB/T 12386-2015 給水管道進排氣閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | JB/T 12386-2015 給水管道進排氣閥 | ||||
介質水溫 | 0℃ ~ 65℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||||
H | D0 | D | D1 | D2 | b-f | Z-?d | ||
16 | 25 | 285 | 140 | 115 | 85 | 65 | 14-2 | 4-14 |
50 | 370 | 160 | 160 | 125 | 100 | 16-3 | 4-18 | |
80 | 410 | 205 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 460 | 240 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 575 | 300 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 635 | 325 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 675 | 380 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 735 | 478 | 460 | 410 | 375 | 30-4 | 12-25 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品可根據工況需要采用螺紋連接，也可根據客戶需求定制，如有特殊要求，咨詢時請詳細說明。
